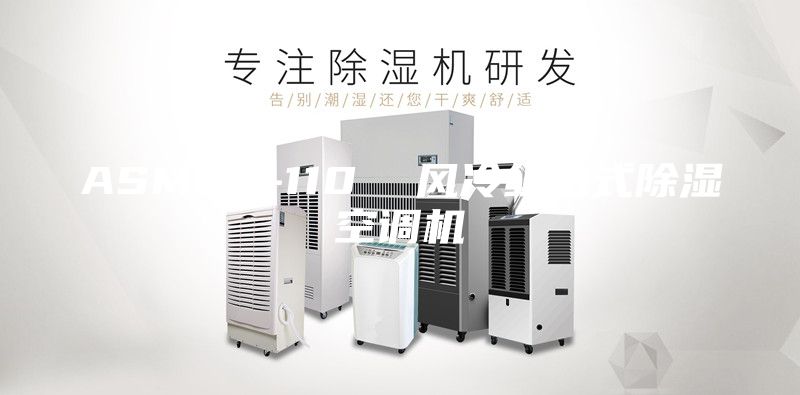

（ASM60-110 風冷組合式除濕空調機）

　　

　　本系列產品運用了全新的設計理念，針對地下工程的熱濕負荷特征度身定制，并采用了大量新材料、新技術和新工藝，機組同時具有中央空調機和除濕機兩種功能，真正實現一機多用，各項性能指標優越，堪稱新時代的節能環保先鋒。

　　

　　工作原理：

　　

　　除濕機組系統的運作由除濕機的內循環（制冷劑循環系統）、除濕機的外循環（空氣循環系統）組成;

　　

　　除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體，如此循環往復。

　　

　　除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣（→經過冷凝器散熱）→從出風口吹出。

　　

　　一、地下人防工程除濕空調機組特點

　　

　　1．功能多樣，一機多用

　　

　　2、節能技術—熱回收

　　

　　利用冷凝熱作為空調機的二次加熱源，降低了機組的運行成本，節約了運行能耗，提高機組的節能指標。

　　

　　3、縮小調溫盲區

　　

　　在一個標準大氣壓下，當進風參數為27℃、60％時，出風參數的區別：

　　

　　自動調溫除濕機

　　

　　地下工程用除濕空調機

　　

　　降溫

　　

　　17℃，90％

　　

　　升溫

　　

　　42℃，22%

　　

　　調溫

　　

　　29℃,44%以上

　　

　　23℃,63%以上

　　

　　4．結構型式“個性化”

　　

　　地下工程用除濕空調機采用模塊化設計理念和組合式結構，由混風過濾段、冷卻再熱段、送風段和主機段四個功能段組合而成。自由拼裝，連接簡單，拆卸方便。

　　

　　5．能量調節

　　

　　機組通過使用高性能的全封渦旋壓縮機或半封螺桿壓縮機，分級調節實現多種工況運行模式，同時可以采用變速風機與壓縮機的能調相結合。

　　

　　5.1壓縮機采用美國Copeland全封閉渦旋壓縮機，一具有超高能效比，比目前市場上的活塞式壓縮機還高12%；二具有杰出的可靠性，運動部件少，軸向及徑向的柔性設計提供了耐液擊和容忍雜質的能力；三具有噪音低、性能可靠等*的優越性能特以及系統設計成本和運行成本。

　　

　　5.2采用中國半封閉螺桿式壓縮機，其特點如下：

　　

　　大的制冷量和很高的能效比，可以帶經濟器運行

　　

　　內置的能量調節裝置可以對壓縮機進行分級或無級的冷量調節

　　

　　潤滑系統和大尺寸的軸承保證了壓縮機的可靠的持續的運行

　　

　　適用于各種制冷劑

　　

　　優勢：

　　

　　專為大型商冷凍系統或工業冷凍系統設計的

　　

　　德國嚴格的制造技術，壽命長，故障率低

　　

　　強大的售后保證體系

　　

　　容量調節閥自動復位到小負荷位置，確保壓縮機電機在小負荷下啟動

　　

　　內部排氣止回閥可防止轉子在停機時逆轉

　　

　　壓縮機內置保護模塊SE－E1監測電機相故障、壓縮機油溫控制和油位開關；

　　

　　外接油冷卻盤管，可保持油溫穩定在40～60℃之間，保證壓縮機轉子的潤滑、密封和冷卻，使壓縮機運行高效、穩定

　　

　　6．直接蒸發，高效制冷

　　

　　機組為自帶冷源（直接蒸發式）多功能組合式除濕，集制冷系統、通風系統和控制系統于一體，與用冷凍水作為二次冷媒的機組相比，簡單、高效，效率提高10%以上；蒸發器配列設計，充分利用蒸發器面積，在50%負荷時，蒸發器效率提高30%以上，制冷效率高。

　　

　　7.機組安裝方便，現場只需接線、接管即可運行。

　　

　　8.全自動控制

　　

　　機組應用現代控制技術，優化控制模型，采用PLC控制系統，自帶控制柜，確保控制精度，且實現機電一體化。機組配有友好簡單的全中文人機界面，標準配置為文本顯示器，亦可按用戶要求采用觸摸屏。

　　

　　8.1自動化控制水平較高，機組機電一體化程度高，功能齊全，能實現機組啟停程序管理、定時控制、全功能故障報警及故障自我診斷功能等。同時具備RS482/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。

　　

　　8.2軟件采用三級密碼保護。防止程序和設定參數隨意更改。

　　

　　8.3當機組發生故障時，機組立即自動停止運行，報警輸出故障信號并顯示故障原因及故障所處的地方，以便于故障排除和機組的及時維護。

　　

　　9.機組具備的控制功能：

　　

　　機組啟停控制

　　

　　機組程序設定

　　

　　壓縮機啟停程序管理

　　

　　機組定時管理

　　

　　遠程、近程控制選擇

　　

　　可編程溫濕度管理

　　

　　全功能運行參數顯示

　　

　　9.1機組具備的安全保護功能

　　

　　壓縮機相序保護

　　

　　壓縮機過載、過熱保護

　　

　　送風電機設置過載保護

　　

　　系統設有高、低壓力保護

　　

　　二、功能段介紹

　　

　　1．混風過濾段：使新風和回風進行混合，并對混合空氣進行過濾處理，主要包括新風閥門、回風閥門和初效過濾器。

　　

　　2．冷卻再熱段：對空氣進行相應的熱濕處理，主要包括蒸發器和風冷冷凝器。

　　

　　3．送風段：將處理后的空氣輸送到目的地，主要包括變速風機和減震裝置，出風方式為上出風。

　　

　　4．主機段：對制冷工質進行壓縮冷凝處理，主要由壓縮機、水冷冷凝器、貯液器、干燥過濾器、電磁閥等制冷元器件和電器控制系統組成。

　　

　　5．其它：本公司還可以根據用戶實際需求增設中效過濾段、中間段等輔助功能段，以滿足不同場合的空氣處理要求。

　　

　　型號

　　

　　性能數據

　　

　　ZCKF60-110

　　

　　空調

　　

　　工況

　　

　　制冷量

　　

　　kw

　　

　　104

　　

　　風量

　　

　　M³/h

　　

　　-

　　

　　壓縮機功率

　　

　　kw

　　

　　27.2

　　

　　能量調節

　　

　　%

　　

　　0，100

　　

　　除濕

　　

　　工況

　　

　　除濕量

　　

　　Kg/h

　　

　　60

　　

　　風量

　　

　　M³/h

　　

　　-

　　

　　壓縮機功率

　　

　　kw

　　

　　24.88

　　

　　能量調節

　　

　　%

　　

　　0,100

　　

　　除濕調溫工況

　　

　　制冷量

　　

　　kw

　　

　　102

　　

　　除濕量

　　

　　Kg/h

　　

　　75

　　

　　風量

　　

　　M³/h

　　

　　-

　　

　　壓縮機功率

　　

　　kw

　　

　　27.2

　　

　　能量調節

　　

　　%

　　

　　0,100

　　

　　混風過濾段

　　

　　空氣過濾器

　　

　　型式

　　

　　板式初效過濾器

　　

　　重量

　　

　　kg

　　

　　300

　　

　　冷卻再熱段

　　

　　蒸發器/冷凝器

　　

　　型式

　　

　　銅管套鋁翅片式

　　

　　重量

　　

　　kg

　　

　　450

　　

　　送風段

　　

　　風機

　　

　　類型

　　

　　皮帶輪傳動式離心風機

　　

　　機外余壓

　　

　　pa

　　

　　＞600

　　

　　風機功率

　　

　　kw

　　

　　11.0

　　

　　重量

　　

　　kg

　　

　　450

　　

　　主機段

　　

　　制冷劑/節流方式

　　

　　類型

　　

　　R22或R407C/熱力膨脹閥

　　

　　制冷劑充注量

　　

　　kg

　　

　　32.2

　　

　　壓縮機

　　

　　類型

　　

　　渦旋式壓縮機/半封閉螺桿式壓縮機

　　

　　重量

　　

　　kg

　　

　　800

　　

　　室外

　　

　　機段

　　

　　室外風機型式

　　

　　低噪音軸流式風機

　　

　　風量

　　

　　M³/h

　　

　　風機功率*數量

　　

　　kw

　　

　　2.88*2

　　

　　重量

　　

　　kg

　　

　　480

　　

　　型號

　　

　　C-60-W

　　

　　節能段

　　

　　可根據用戶的需要增加一節能段，參見節能段性能參數表

　　

　　機組功率

　　

　　kw

　　

　　44.2
